Description
Чому варто обрати цей вентилятор:
– Діапазон тиску до 400 Па
– Матеріали, стійкі до екстремальних умов експлуатації
– Простий монтаж і обслуговування
– 3-річна гарантія на двигун
Особливості:
– Доступний діапазон розмірів: 63, 71, 82 і 92 см
– Високий рівень потоку повітря: до 39.900 м3/год
– Підходить для горизонтального або вертикального монтажу
– Двигун IP55 (водо- та пилонепроникний)
– Аеродинамічний вхідний радіус для оптимальної подачі повітря
– Регульована частота обертання
Застосування:
– Сільське господарство: пташники, свиноферми
– Промисловість
– Витяжні системи: повітроочисники та фільтри
– Системи сушіння картоплі, цибулі та деревини
Доступні опції:
– Захисні щитки для дротів CE
– Технологія ECplus для більшої ефективності
Технічні дані ECplus (трифазний)
| Артикул | ø (cм) | Живлення | (n) RPM | Pin (Вт) | Inom (A) | Qv (м3/год) | SFP @0Пa
(Вт/1000м3/год) |
dB(A) * |
Регулювання** | |||||||||
| ~ | В | Гц | 0 Пa | 50 Пa | 100 Пa | 150 Пa | 200 Пa | 250 Пa | 300 Пa | 350 Пa | ||||||||
| H4D6352M10500 | 63 | 3 | 230/400 | 50 | 1.450 | 1.700 | 2,6 | 18.500 | 17.600 | 16.800 | 15.700 | 14.300 | – | – | – | 91,9 | 72 | F |
| H4D7151M10500 | 71 | 3 | 230/400 | 50 | 1.450 | 1.800 | 2,8 | 22.200 | 20.900 | 19.500 | 17.800 | 15.700 | – | – | – | 81,1 | 71 | F |
| H6D82E0M10500 | 82 | 3 | 230/400 | 50 | 975 | 2.000 | 3,2 | 23.900 | 21.700 | 19.700 | 16.400 | – | – | – | – | 83,7 | 67 | F |
| H6D82F1M10500 | 82 | 3 | 230/400 | 50 | 975 | 2.650 | 4,3 | 26.800 | 25.200 | 23.500 | 21.300 | – | – | – | – | 99,6 | – | F |
| H6D82G1M10500 | 82 | 3 | 230/400 | 50 | 1.000 | 3.400 | 5,4 | 29.400 | 27.800 | 26.100 | 24.000 | 20.400 | – | – | – | 115,4 | – | F |
| H4D82F1M10500 | 82 | 3 | 230/400 | 50 | 1.490 | 2.950 | 4,7 | 30.100 | 28.000 | 25.800 | 23.500 | 21.100 | 18.100 | – | – | 98,0 | – | F |
| H4D82F0M10500 | 82 | 3 | 230/400 | 50 | 1.490 | 2.250 | 3,6 | 25.700 | 24.500 | 23.300 | 21.900 | 20.200 | 18.300 | 15.500 | – | 87,5 | 74 | F |
| H6D92E0M10500 | 92 | 3 | 230/400 | 50 | 990 | 1.750 | 2,8 | 27.400 | 25.700 | 23.000 | 19.300 | – | – | – | – | 63,9 | 69 | F |
| H6D92F1M10500 | 92 | 3 | 230/400 | 50 | 975 | 2.300 | 3,9 | 31.900 | 29.800 | 27.700 | 25.200 | 20.500 | – | – | – | 72,8 | – | F |
| H6D92G1M10500 | 92 | 3 | 230/400 | 50 | 1.000 | 3.300 | 5,2 | 35.000 | 33.700 | 31.900 | 30.100 | 27.700 | – | – | – | 93,5 | – | F |
| H6D92H1M10500 | 92 | 3 | 230/400 | 50 | 975 | 4.400 | 6,9 | 40.300 | 38.200 | 35.800 | 33.200 | 30.200 | – | – | – | 109,4 | – | F |
Технічні дані (трифазний)
| Артикул | ø (cм) | Живлення | (n) RPM | Pin (Вт) | Inom (A) | Qv (м3/год) | SFP @0Пa
(Вт/1000м3/год) |
dB(A) * |
Регулювання** | ||||||||||
| ~ | В (Δ/Y) | Гц | Δ | Y | 0 Пa | 50 Пa | 100 Пa | 150 Пa | 200 Пa | 250 Пa | 300 Пa | 350 Пa | |||||||
| H6D6303M10100 | 63 | 3 | 230/400 | 50 | 975 | 1.000 | 5,0 | 2,9 | 15.600 | 14.400 | 12.600 | – | – | – | – | – | 64,1 | 62 | F |
| H4D6302M10100 | 63 | 3 | 230/400 | 50 | 1.450 | 1.650 | 5,6 | 3,2 | 19.100 | 18.200 | 17.100 | 16.100 | 14.700 | – | – | – | 86,4 | 71 | F |
| H6D7102M10100 | 71 | 3 | 230/400 | 50 | 955 | 1.650 | 6,1 | 3,5 | 22.300 | 20.400 | 18.200 | 14.100 | – | – | – | – | 74,0 | 67 | F |
| H4D7101M10100 | 71 | 3 | 230/400 | 50 | 1.450 | 1.750 | 5,6 | 3,3 | 22.100 | 20.700 | 19.300 | 17.800 | 16.000 | 13.100 | – | – | 79,2 | 71 | F |
| H6D82A1M10100 | 82 | 3 | 230/400 | 50 | 955 | 1.700 | 6,2 | 3,6 | 23.300 | 21.800 | 20.200 | 17.700 | – | – | – | – | 73,7 | 68 | F |
| H6D82B0M10100 | 82 | 3 | 230/400 | 50 | 970 | 2.500 | 8,8 | 5,1 | 26.400 | 25.100 | 23.500 | 21.400 | 17.800 | – | – | – | 94,7 | 67 | F |
| H6D82C0M10100 | 82 | 3 | 230/400 | 50 | 975 | 2.850 | 10,5 | 6,1 | 28.100 | 26.500 | 24.700 | 22.500 | 19.100 | – | – | – | 101,4 | 67 | F |
| H4D82B0M10100 | 82 | 3 | 230/400 | 50 | 1.450 | 1.950 | 6,6 | 3,9 | 25.000 | 23.800 | 22.500 | 20.900 | 19.100 | 16.900 | – | – | 78,0 | 74 | F |
| H4D82B1M10100 | 82 | 3 | 230/400 | 50 | 1.440 | 2.450 | 7,7 | 4,5 | 29.200 | 27.500 | 25.700 | 23.700 | 21.000 | 17.200 | – | – | 83,9 | 72 | F |
| H4D82D0M10100 | 82 | 3 | 230/400 | 50 | 1.470 | 3.700 | 12,5 | 7,3 | 29.600 | 28.700 | 27.800 | 26.900 | 25.900 | 24.800 | 23.500 | 21.700 | 125,0 | 76 | F |
| H6D92A0M10100 | 92 | 3 | 230/400 | 50 | 965 | 1.450 | 5,7 | 3,3 | 26.500 | 24.800 | 22.800 | 19.800 | – | – | – | – | 54,7 | 69 | F |
| H6D92B0M10100 | 92 | 3 | 230/400 | 50 | 980 | 2.100 | 7,8 | 4,5 | 31.300 | 29.300 | 27.300 | 24.700 | 20.200 | – | – | – | 67,1 | 67 | F |
| H6D92C0M10100 | 92 | 3 | 230/400 | 50 | 955 | 2.850 | 10,5 | 6,1 | 33.500 | 32.100 | 30.500 | 28.600 | 25.900 | – | – | – | 85,1 | 69 | F |
| H6D92D0M10100 | 92 | 3 | 230/400 | 50 | 980 | 3.900 | 15,5 | 8,8 | 38.700 | 37.000 | 35.100 | 32.800 | 29.800 | – | – | – | 100,8 | 67 | F |
| H6D92L0M10100 | 92 | 3 | 240/420 | 60 | 1.175 | 2.000 | 6,6 | 3,8 | 30.500 | 29.100 | 26.800 | 24.400 | – | – | – | – | 65,6 | – | F |
| H6D92N0M10100 | 92 | 3 | 230/400 | 60 | 1.170 | 4.050 | 13,5 | 7,7 | 39.900 | 38.300 | 36.600 | 34.800 | 32.500 | 29.500 | 25.800 | – | 101,8 | – | F |
* Рівень звукового тиску (LpA) на відстані 7 метрів від центру вентилятора
** Трансформаторне регулювання напруги (T), частотне регулювання (F), електронне / симісторне / твердотільне регулювання
напруги (E)

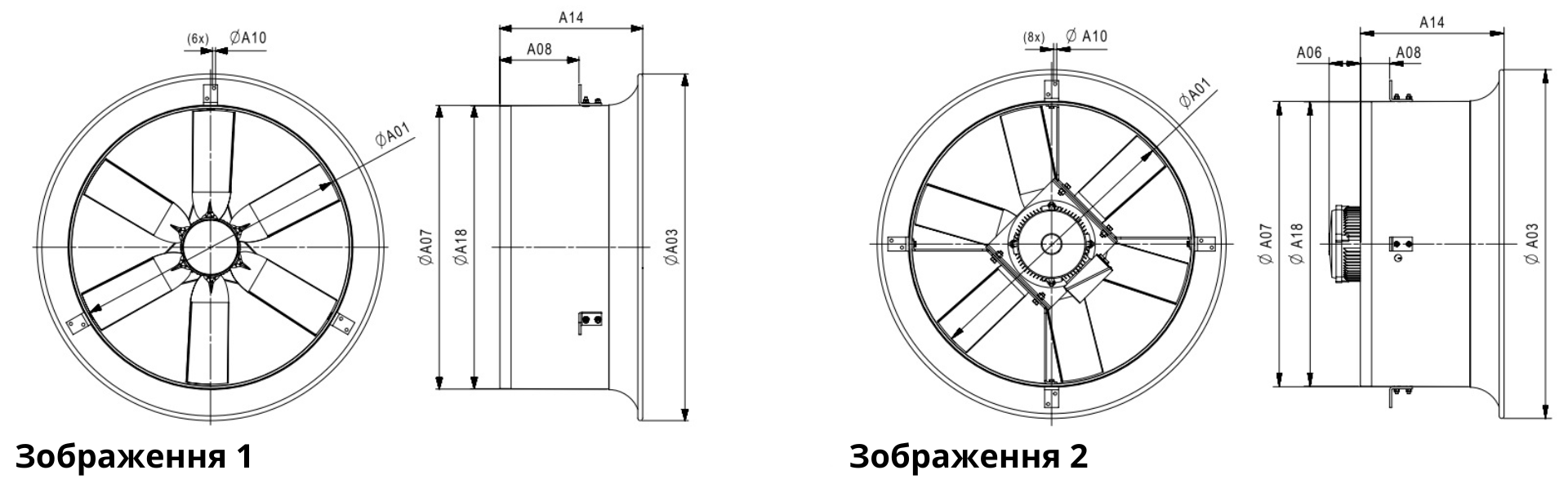

Розміри (мм)
| ø (cм) | Зображення | A01 | A03 | A06 макс. | A07 | A10 | A14 | A18 |
| 63 | 1 | 640 | 864 | 715 | 7 | 410 | 710 | |
| 71 | 1 | 720 | 974 | 795 | 7 | 510 | 790 | |
| 82 | 1 | 790 | 1000 | 818 | 9 | 412 | 880 | |
| 82 | 2 | 790 | 1000 | 132 | 818 | 9 | 412 | 880 |
| 92 | 1 | 900 | 1116 | 931 | 9 | 412 | 929 | |
| 92 | 2 | 900 | 1116 | 132 | 931 | 9 | 412 | 929 |
Заощаджуйте більше енергії
Стандартні вентилятори також доступні в додатковому енергоефективному варіанті. За допомогою регулятора частоти MFD можна плавно знижувати швидкість цих вентиляторів. На кожні 20% зниження швидкості споживання енергії вентилятором зменшується наполовину. Щоб забезпечити оптимальний захист чутливої електроніки всередині контролера, вентилятор розміщується в окремому корпусі з класом захисту не нижче IP65. Це важливо для забезпечення надійності навіть у найекстремальніших умовах експлуатації.
Для отримання більш детальної інформації про конкретні моделі та консультації щодо вибору вентилятора,
звертайтесь до наших спеціалістів.
