Description

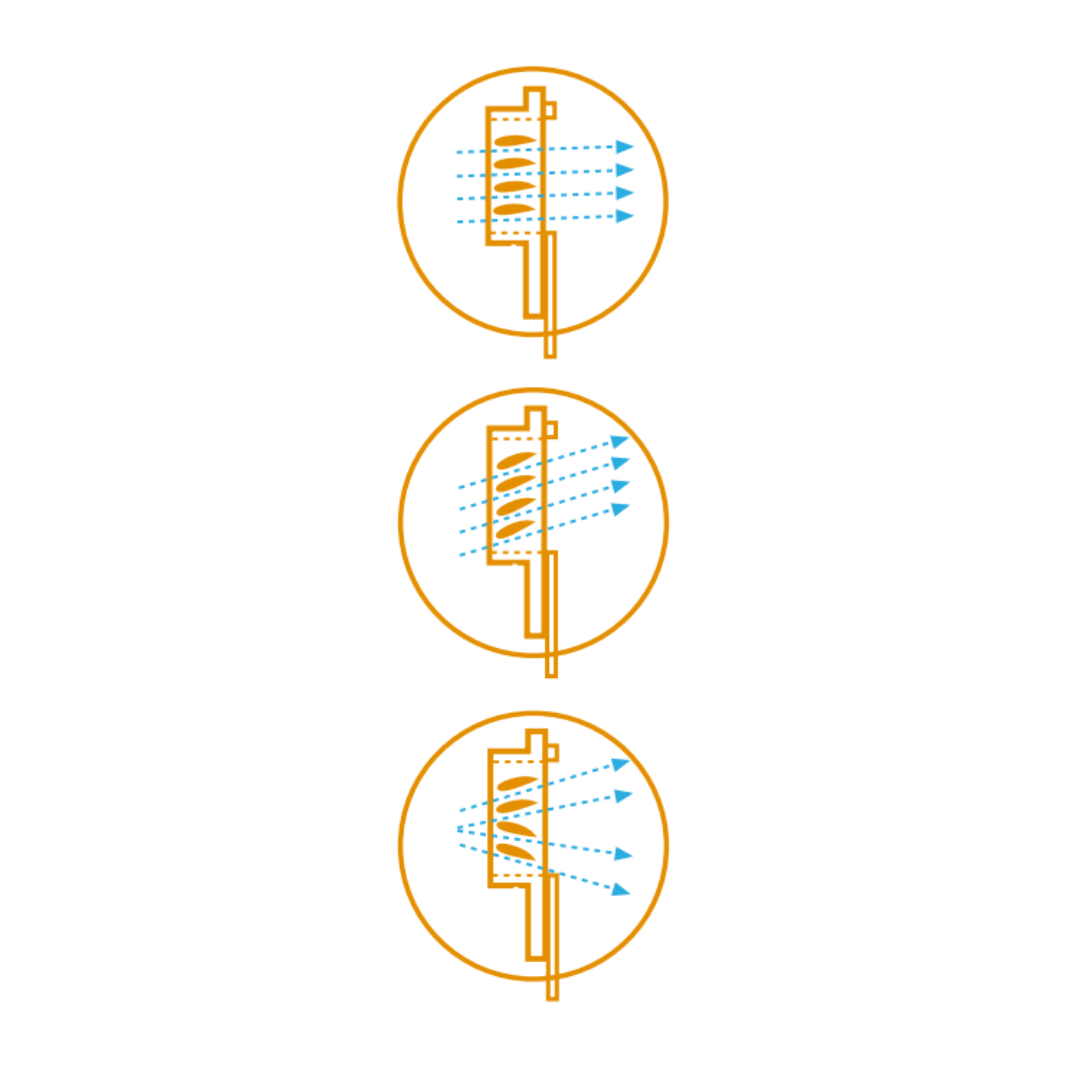

Зсувна пластина та жалюзі. Замість рухомої заслінки цей приточний клапан оснащений зсувною пластиною, яка відкривається або закривається під час вентиляції. У корпусі клапана окремі жалюзі можна розташовувати так, щоб спрямовувати повітря у будь‑якому бажаному напрямку. Унікальна функціональність цієї системи жалюзі полягає в тому, що повітря можна спрямовувати в будь-якому напрямку незалежно від необхідної продуктивності.
Робота з противагами або пружинами. Ми пропонуємо два варіанти для підтримання натягу основного троса: ПВХ-циліндр, який можна заповнити бетоном або піском і використовувати як противагу, або пружину, що забезпечує постійний натяг троса.
Збалансоване встановлення. Під час встановлення моторної лебідки або актуатора зазвичай рекомендується розділити клапани на дві групи. Бажано розміщувати лебідку або актуатор по центру, щоб рівномірно розподілити навантаження на основний трос.

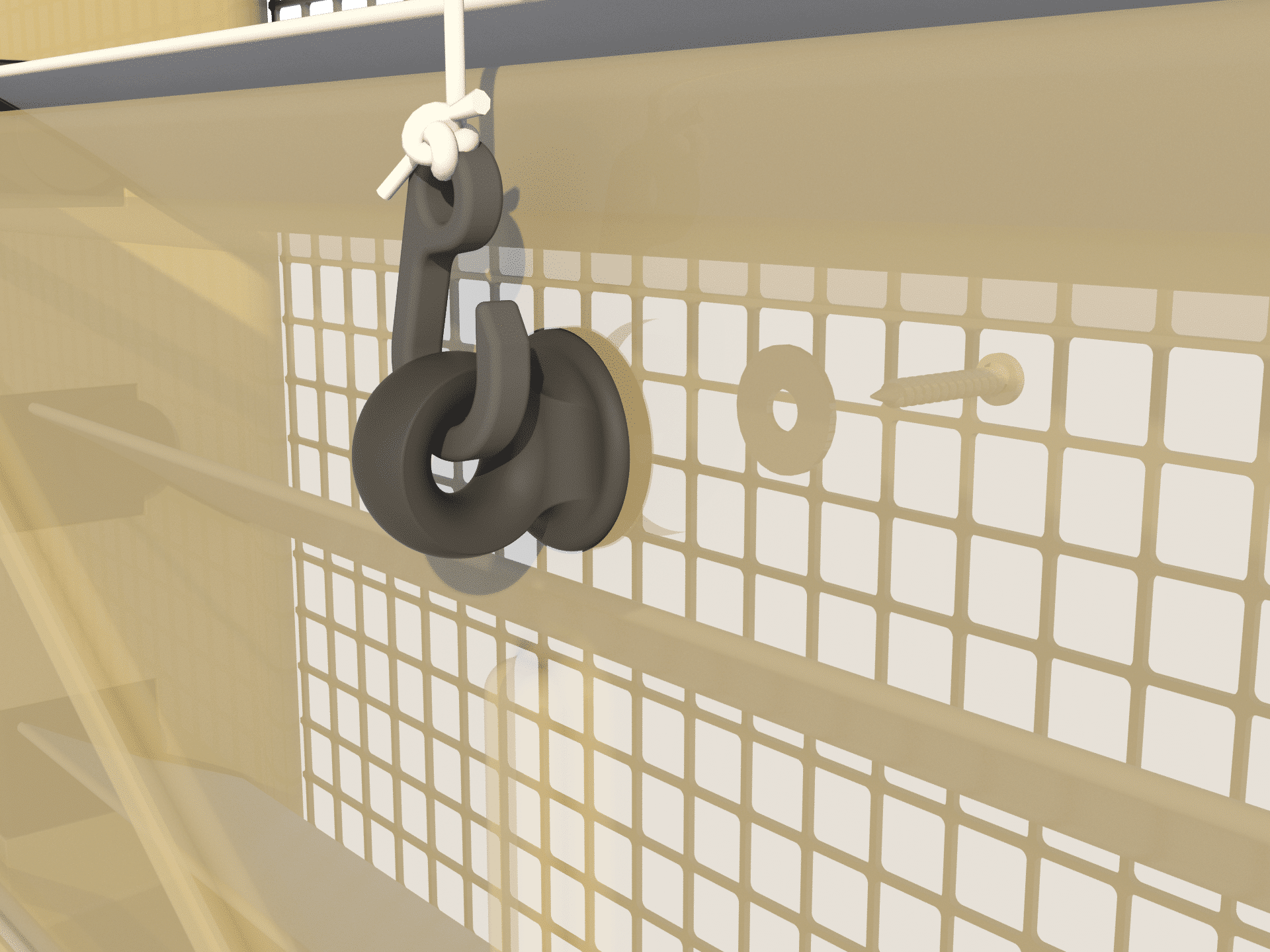

Використання запірних фіксаторів. Запірний фіксатор на клапані можна використовувати для постійного закриття клапанів, наприклад, під час попереднього підігріву. Фіксатори також можна використовувати для закриття деяких клапанів, продовжуючи використовувати інші. У цьому випадку клапани, що використовуються, можна відкрити трохи більше. У холодному кліматі це може допомогти забезпечити кращий захист від замерзання.
Технічні дані
| Параметр | Значення |
| Хід | 42 см / 16,5″ |
| Зусилля | 4,5 кг / 44,1 Ньютон |
| Вага | 5,2 кг / 11,5 фунтів |
| Тип монтажу | настінний |

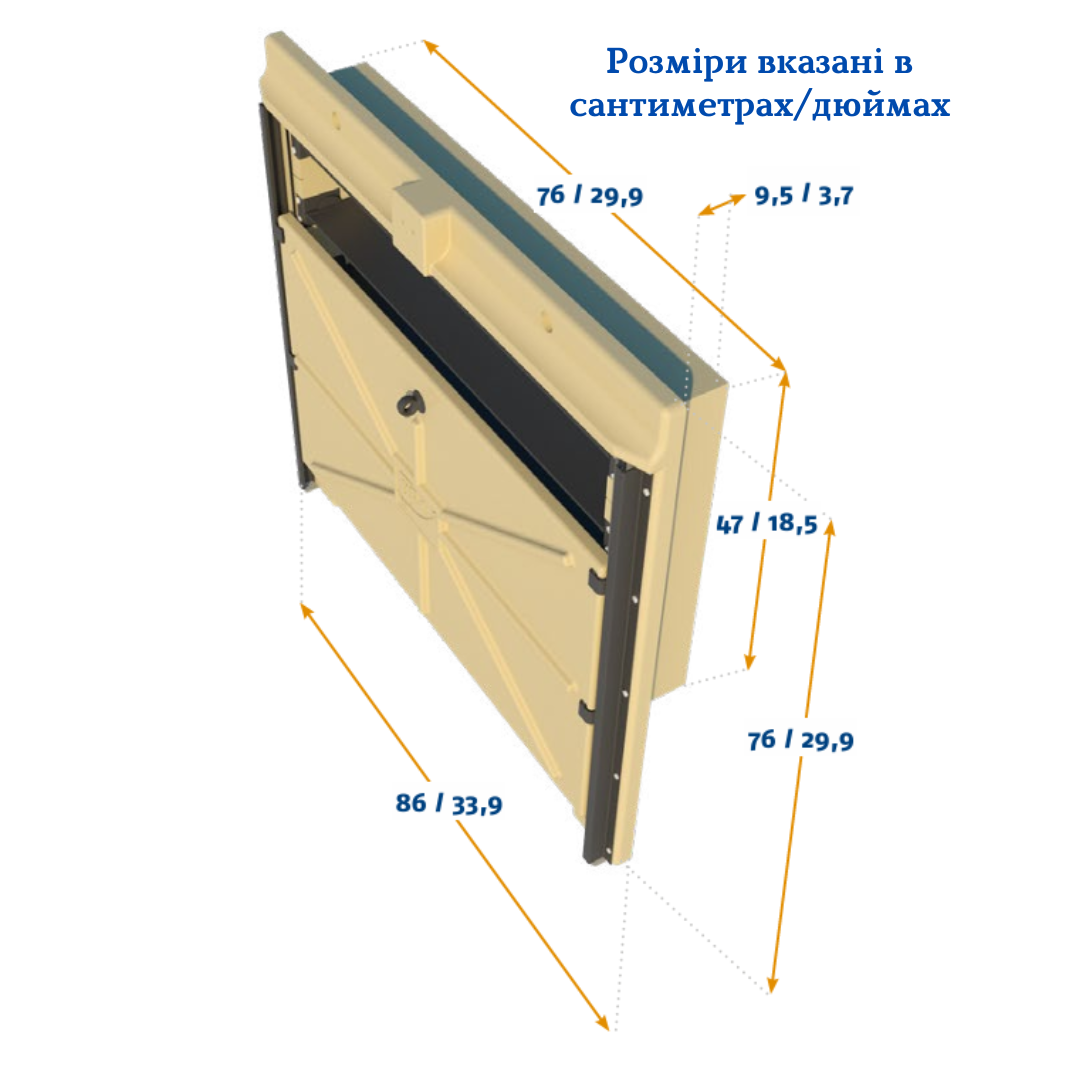

| Розмір монтажного отвору | 78 см / 30,7″ x 49 см / 19,3″ |
Продуктивність
| Модель | m³/h @ 10 Pa | m³/h @ 20 Pa | m³/h @ 40 Pa | |
| Omniflux | 3200 | 4450 | 6400 | горизонтально |
| 2250 | 3200 | 4450 | під кутом 30°, один напрямок | |
| 2150 | 3000 | 4350 | під кутом 30°, два напрямки | |
| cfm @ 0.05 inH2O | cfm @ 0.1 inH2O | cfm @ 0.15 inH2O | ||
| 2106 | 2922 | 3638 | горизонтально | |
| 1481 | 2102 | 2529 | під кутом 30°, один напрямок | |
| 1415 | 1970 | 2472 | під кутом 30°, два напрямки |
Додаткові аксесуари
| Код | Назва |
| TPI-117 | Синтетична дротяна сітка |
| TPI-204с | Комплект з’єднання |

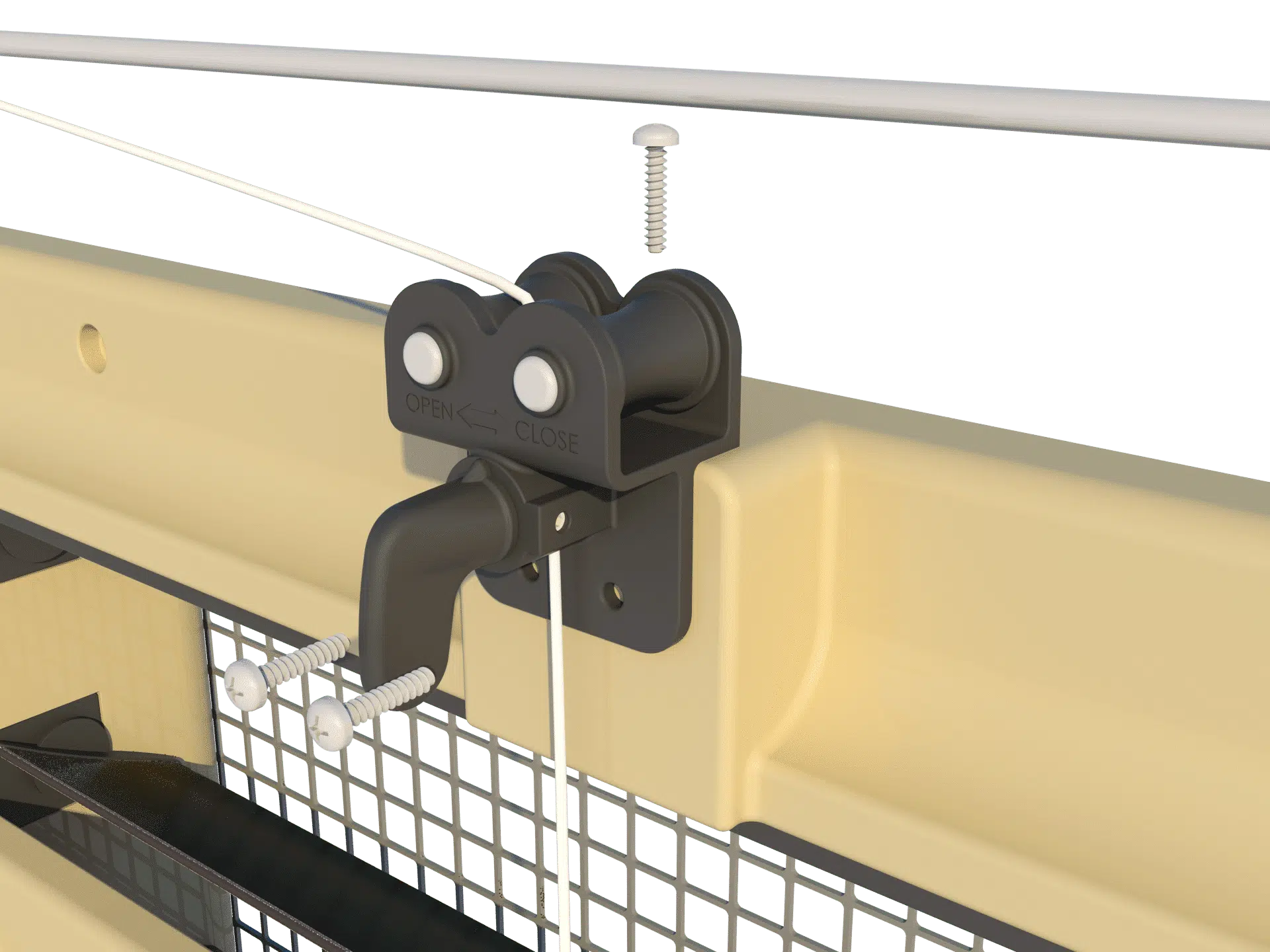

| TPI-422 | Блок шківа |
