Description

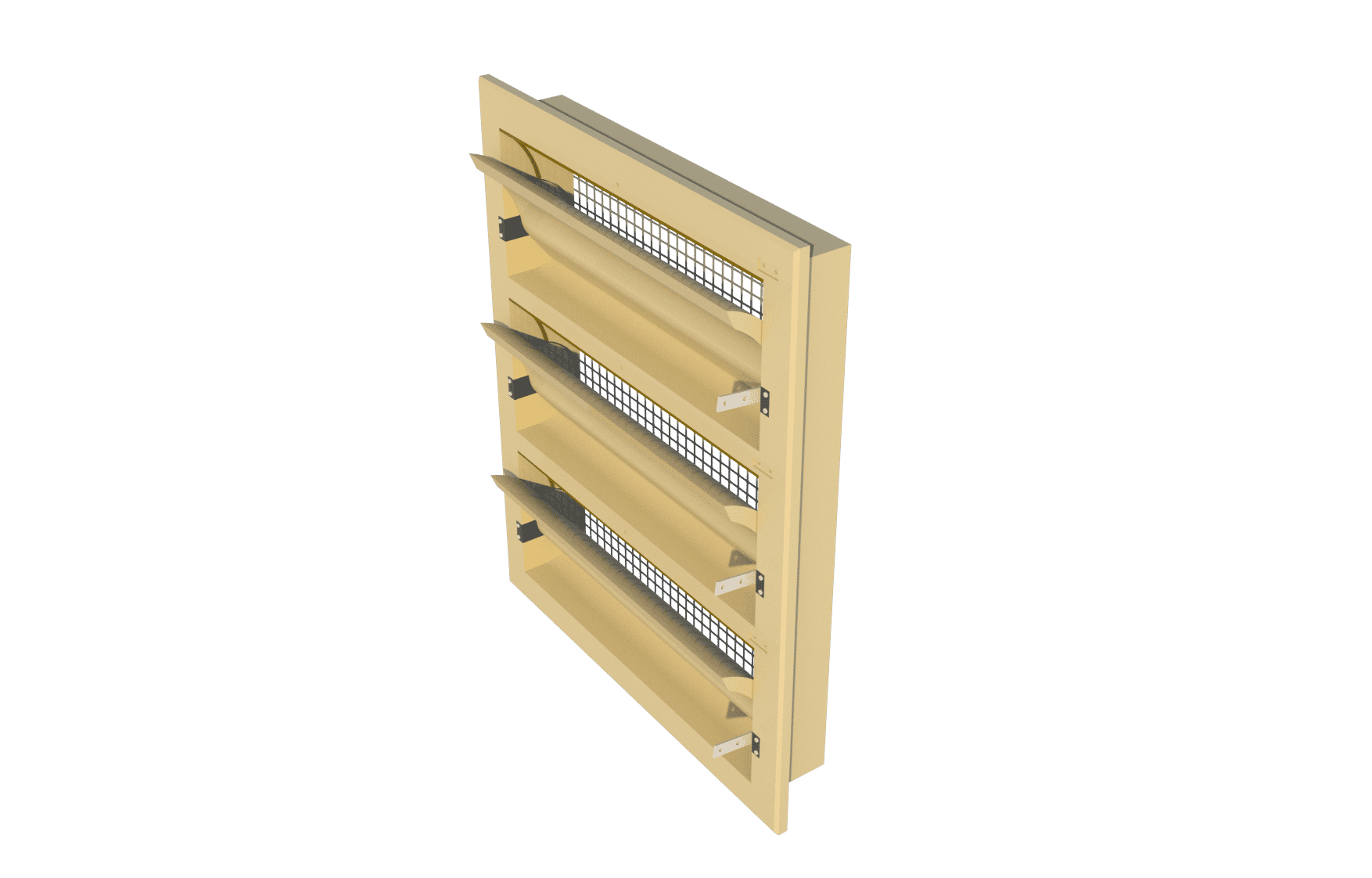

Приточний клапан із центральним шарніром. Цей клапан із центральним шарнірним кріпленням розроблений таким чином, щоб після відкриття більше ніж на 35% повітря могло проходити також під внутрішньою заслінкою. Це сприяє направленню повітря вниз до тварин і забезпечує охолоджувальний ефект під час максимальної вентиляції.

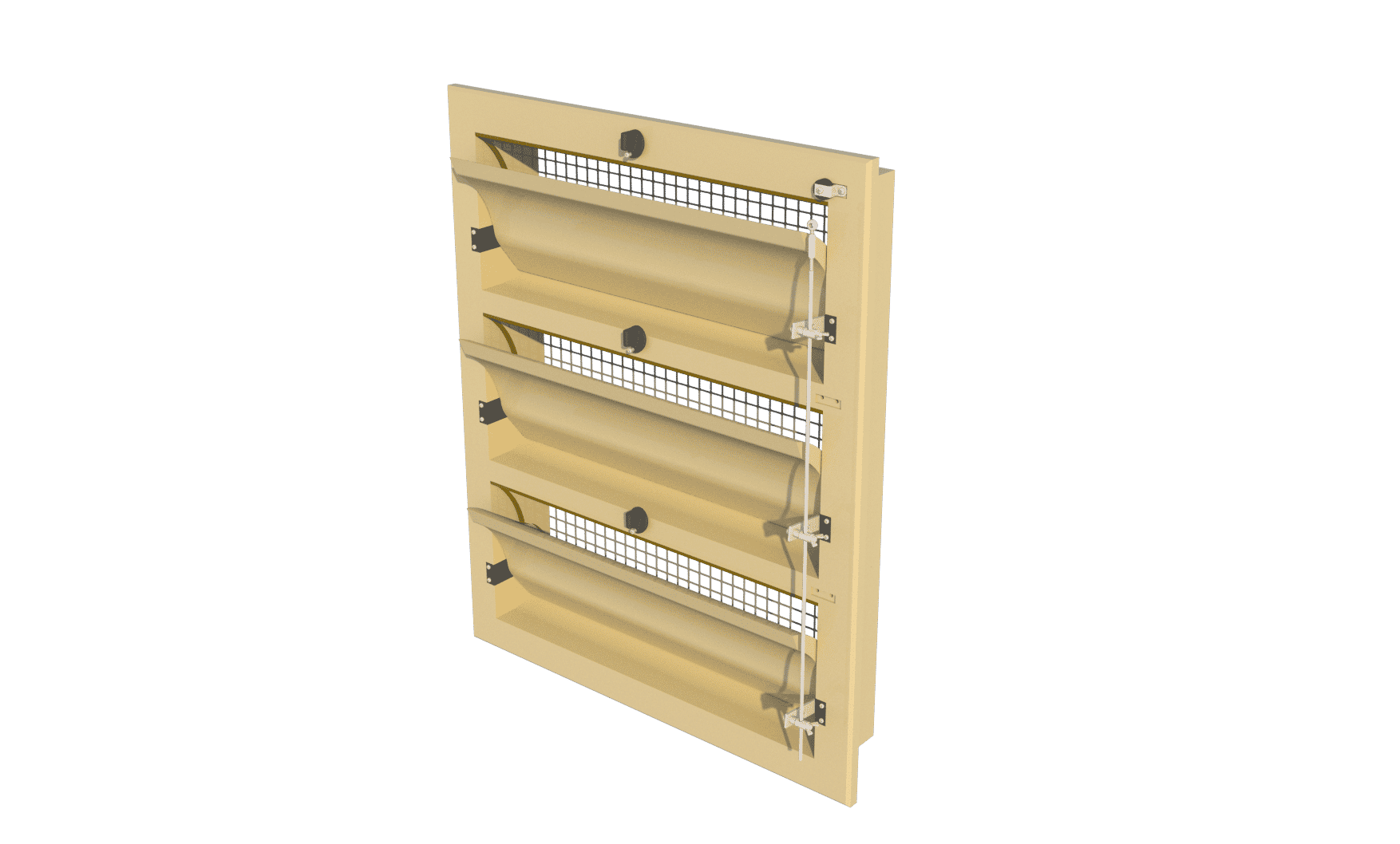

Вигнута внутрішня заслінка. Цей приточний клапан оснащений вигнутою внутрішньою заслінкою. Вигнуті заслінки спрямовують повітря вгору під час мінімальної вентиляції, а після певного рівня відкриття — вниз. Це ідеальне рішення для приміщень, де під час максимальної вентиляції повітря має бути спрямоване безпосередньо на тварин або над ними.
Регулювання. За допомогою нейлонового болта та гайки можна виконати невеликі регулювання, щоб забезпечити правильне відкривання та закривання всіх приточних клапанів. Нейлоновий кабельний затискач і шнур також можуть використовуватися для дрібних точних регулювань.

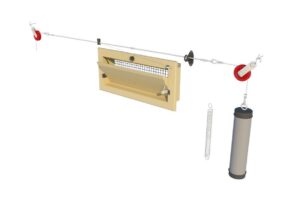

Робота з противагами або пружинами. Ми пропонуємо два варіанти для підтримання натягу основного троса: ПВХ-циліндр, який можна заповнити бетоном або піском і використовувати як противагу, або пружину, що забезпечує постійний натяг троса.

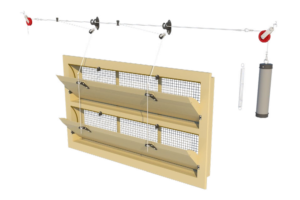

Збалансоване встановлення. Під час встановлення моторної лебідки або актуатора зазвичай рекомендується розділити клапани на дві групи. Бажано розміщувати лебідку або актуатор по центру, щоб рівномірно розподілити навантаження на основний трос.
Використання запірних фіксаторів. Запірний фіксатор на клапані можна використовувати для постійного закриття клапанів, наприклад, під час попереднього підігріву. Фіксатори також можна використовувати для закриття деяких клапанів, продовжуючи використовувати інші. У цьому випадку клапани, що використовуються, можна відкрити трохи більше. У холодному кліматі це може допомогти забезпечити кращий захист від замерзання.
Концепція самозакривання. Цей клапан також доступний у версії з функцією самозакривання.
Технічні дані
| Параметр | Значення |
| Хід | 11 см / 4,3″ |
| Зусилля | 6 кг / 58,8 Ньютон |
| Вага | 5,8 кг / 12,8 фунтів |
| Тип монтажу | настінний |
| Розмір монтажного отвору | 67 см / 26,4″ x 83,5 см / 32,8″ |
Продуктивність
| Модель | м³/год @ 10 Па | м³/год @ 20 Па | м³/год @ 40 Па |
| 145-VFGT | 4350 | 6150 | 8700 |
| cfm @ 0.05 inH₂O | cfm @ 0.1 inH₂O | cfm @ 0.15 inH₂O | |
| 2863 | 4039 | 4945 |
Додаткові аксесуари
| Код | Назва |
| TPI-101 (*3) | Оцинкована дротяна сітка |
| TPI-109 (*3) | Синтетична дротяна сітка |
| TPI-219 | Комплект з’єднання |
| TPI-307 (*3) | Запірний фіксатор + пружина |
| TPI-702 | Контрфланець для приточних клапанів серії 135/145 |
