Описание
Приточный клапан с центральным шарниром. Этот приточный клапан с центральным шарниром разработан таким образом, что воздух может проходить также под внутренней заслонкой после открытия более чем на 35%. Это помогает направлять воздух вниз к животным и обеспечивать охлаждающий эффект во время максимальной вентиляции.
Изогнутая внутренняя заслонка. Этот приточный клапан оснащен изогнутой внутренней заслонкой. Изогнутые заслонки направляют воздух вверх при минимальной вентиляции, но также и вниз после определённой точки открытия. Это идеально подходит для помещений, где воздух должен быть направлен непосредственно к животным или над ними во время максимальной вентиляции.
Выполнение регулировок. С помощью нейлонового болта и гайки можно выполнять небольшие регулировки, чтобы убедиться, что все приточные клапаны закрываются и открываются правильно. Нейлоновый кабельный зажим и шнур также могут быть использованы для небольших регулировок.
Работа с пружинами или натяжными грузами. На противоположном конце основного троса, от моторной лебедки или привода, есть два варианта на выбор: натяжной груз, который можно наполнить бетоном или песком, или пружина, которая создает натяжение троса.
Сбалансированная установка. При установке моторной лебедки или привода мы обычно предлагаем разделить приточные клапаны на две группы. Часто предпочтительно равномерно распределять усилия, которые воздействуют на приточные клапаны и лебедку.
Использование запорных защелок. Запорная защелка на приточном клапане может использоваться для его постоянного закрытия, например, во время предварительного нагрева. Запорные защелки также могут использоваться для закрытия определенных приточных клапанов при продолжении использования других, что дает возможность немного дальше открывать используемые клапаны. В более холодных климатических условиях это может помочь обеспечить лучшую устойчивость к замерзанию.
Концепция самозакрывания. Этот клапан также доступен в самозакрывающейся версии.
Технические данные
| Параметр | Значение |
| Ход | 11 см / 4,3 дюйма |
| Усилие | 6 кг / 58,8 Ньютон |
| Вес | 5,8 кг / 12,8 фунтов |
| Тип монтажа | настенный |

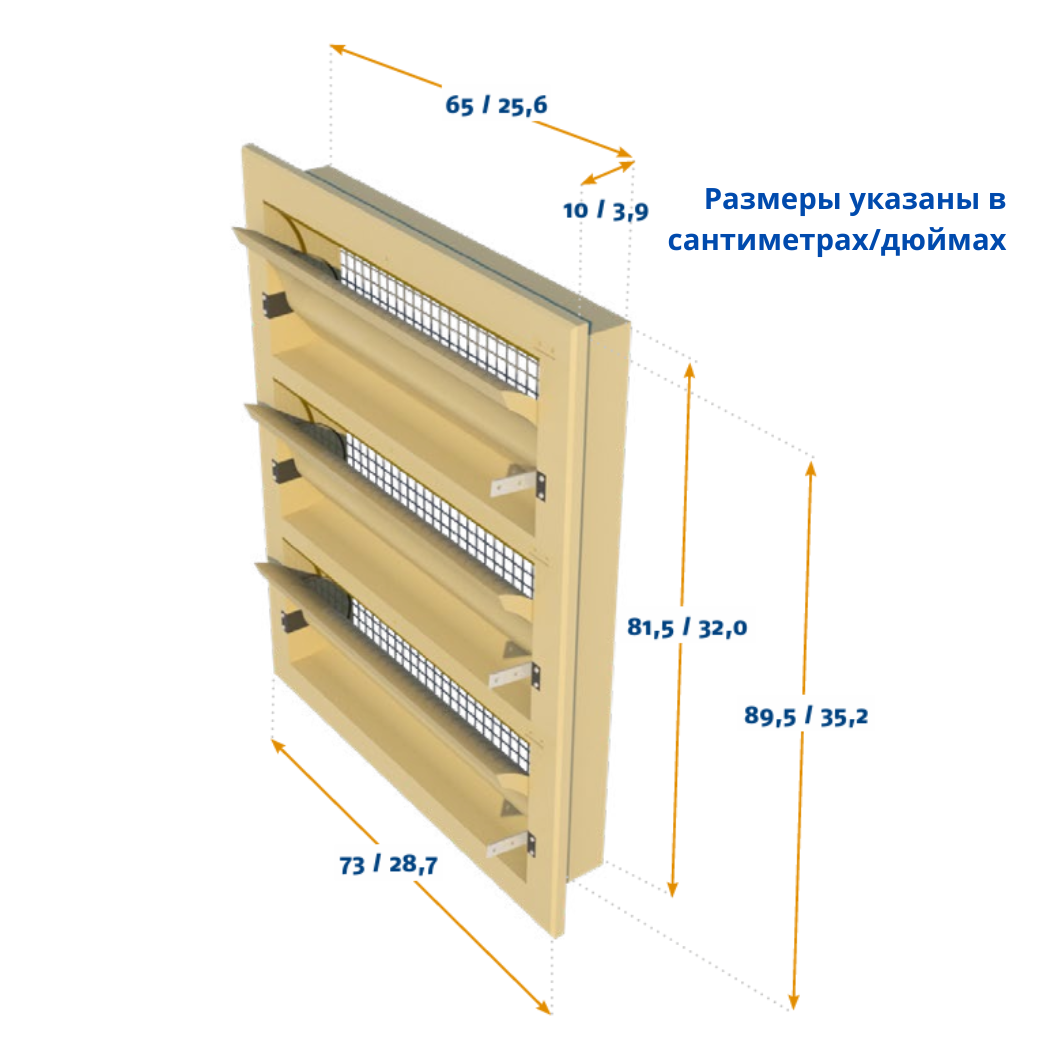

| Размер монтажного отверстия | 67 см x 2,4″ / 83,5 см / 32,8″ |
Производительность
| Модель | м³/ч @ 10 Па | м³/ч @ 20 Па | м³/ч @ 40 Па |
| 145-VFGT | 4350 | 6150 | 8700 |
| куб. фут/мин @ 0.05 дюйм вод. ст. | куб. фут/мин @ 0.1 дюйм вод. ст. | куб. фут/мин @ 0.15 дюйм вод. ст. | |
| 2863 | 4039 | 4945 |
Дополнительные аксессуары
| Код | Название |
| TPI-101 (*3) | Проволочная сетка, оцинкованная |
| TPI-109 (*3) | Проволочная сетка, синтетическая |
| TPI-219 | Комплект соединения |
| TPI-307 (*3) | Запорная защелка+пружина |
| TPI-702 | Контрфланец для приточных клапанов серии 135/145 |
