Описание
Общие конструктивные особенности

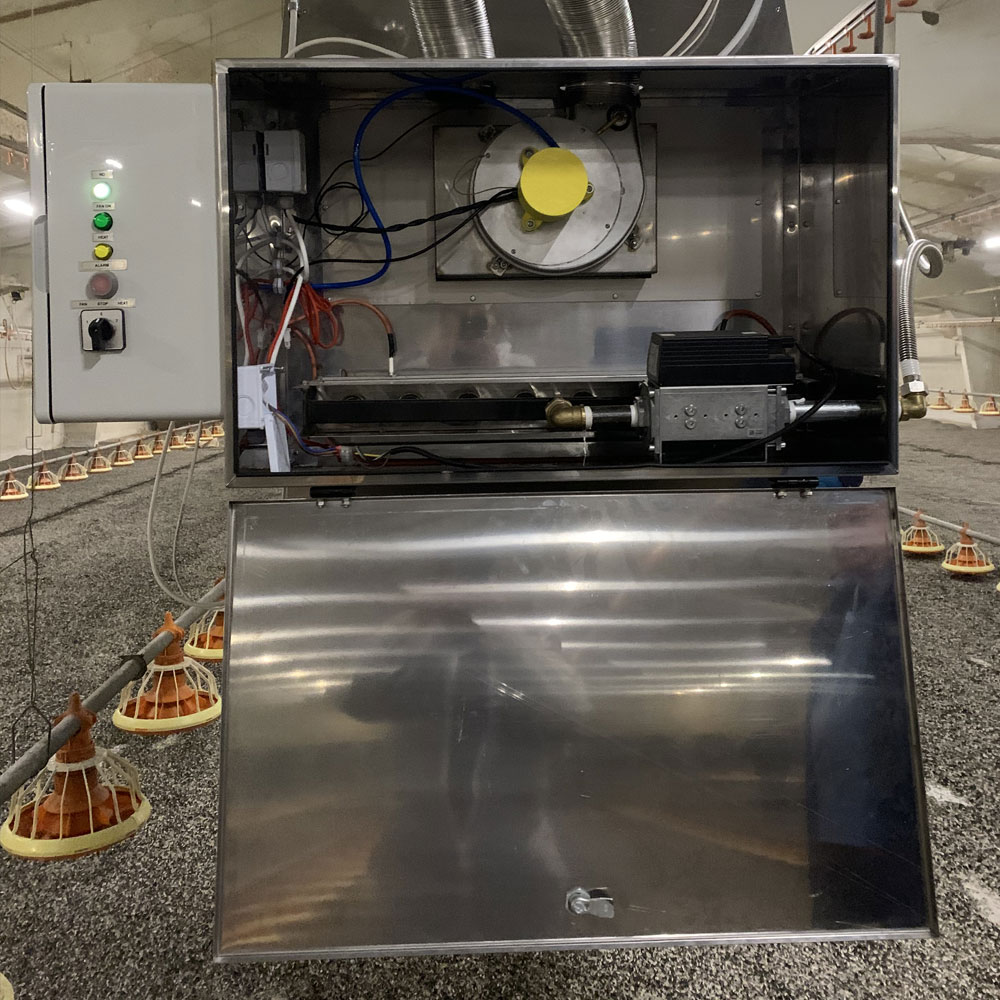

Газогорелочный блок:
Состоит из:
- газового коллектора;
- горелочной группы из восьми газовых горелок.
Устройство газовой горелки. Газ из газового коллектора при помощи форсунки подается с избыточным давлением в горелку. На входе в горелку происходит инжекция воздуха и образуется газовоздушная смесь. После смешения газовоздушная смесь воспламеняется электродом розжига. После этого вторичный воздух для горения подтягивается вместе с пламенем в трубчатую камеру сгорания.
Устройство камеры сгорания:
Камера сгорания состоит из восьми жаростойких нержавеющих труб, в которых происходит горение, после чего продукты сгорания поступают в первичный коллектор дымовых газов из нержавеющей стали.
В первичном коллекторе продукты сгорания смешиваются и перераспределяются в пластинчатый теплообменник. Теплообменник — это основной элемент передачи тепла от продуктов сгорания обдуваемому воздуху, благодаря тому что он имеет наибольшую площадь тепломассообмена. На пластинах теплообменника для эффективной теплопередачи предусмотрены специальные турбулизаторы, которые изменяют направление движения и смешивают дымовые газы, обеспечивая максимальную передачу тепла от дымовых газов стенкам теплообменника.
Из вторичного коллектора дымовые газы удаляются при помощи дымососа и коаксиального дымохода наружу помещения.

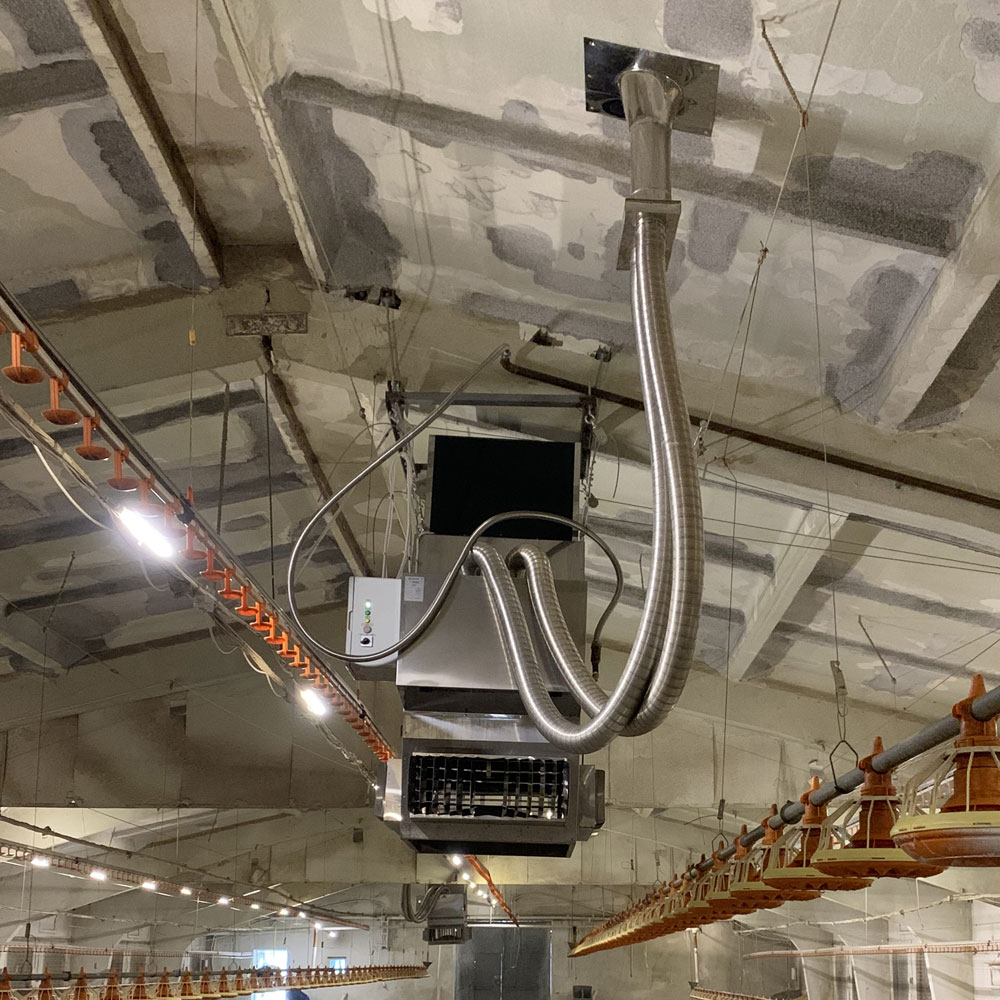

В связи с высокой запыленностью и агрессивной средой в птичнике, шкаф горелочной группы выполнен герметичным. Воздух для горения подается снаружи через коаксиальный дымоход в патрубок.
Распределение теплого воздуха в птичнике осуществляется с помощью осевого вентилятора.
Воздух, находящийся под потолком помещения, попадая в теплогенератор, обдувает горячие поверхности теплообменника и камеры сгорания. А уже нагретый воздух распределяется по помещению горизонтальными струями.
Для наилучшего нагрева воздух направляется на горячие поверхности при помощи направляющих потока.
Для эффективного распределения воздуха и уменьшения сопротивления в конструкции предусмотрен направляющий диффузор. Это придает нагретому воздуху дополнительное ускорение и увеличивает дальность воздушной струи.
Двухрядные жалюзийные диффузоры выполняют одновременно две функции:
- первый ряд — распределение количества воздуха по четырем сторонам;
- второй ряд — направление потока воздуха по каждой из сторон.
Преимущества
Идеальный микроклимат в птичнике:
— низкая влажность, на 20%, чем при отоплении газовыми пушками;
— низкий уровень СО2, на 30%, чем при отоплении газовыми пушками;
— сухая подстилка.
Теплогенератор с закрытой камерой сгорания, продукты сгорания не попадают в помещение, а удаляются наружу посредством дымохода.
Отсутствие температурного расслоения по высоте в птичнике
Теплогенератор забирает воздух под потолком, где он самый горячий и опускает в зону, где сидит птица с минимальным подогревом.
Сухая подстилка, уменьшение концентрации аммиака, отсутствие болезней ног у птицы
Нагретый воздух подается над головами птицы, при этом осушая подстилку и удаляя аммиак, который концентрируется над птицей
Меньше воздуха нужно подавать в птичник для вентиляции
Воздух для горения забирается с улицы, а дымовые газы удаляются из помещения. Следовательно, не нужно подавать в птичник воздух для горения и компенсировать удаление продуктов сгорания из него.

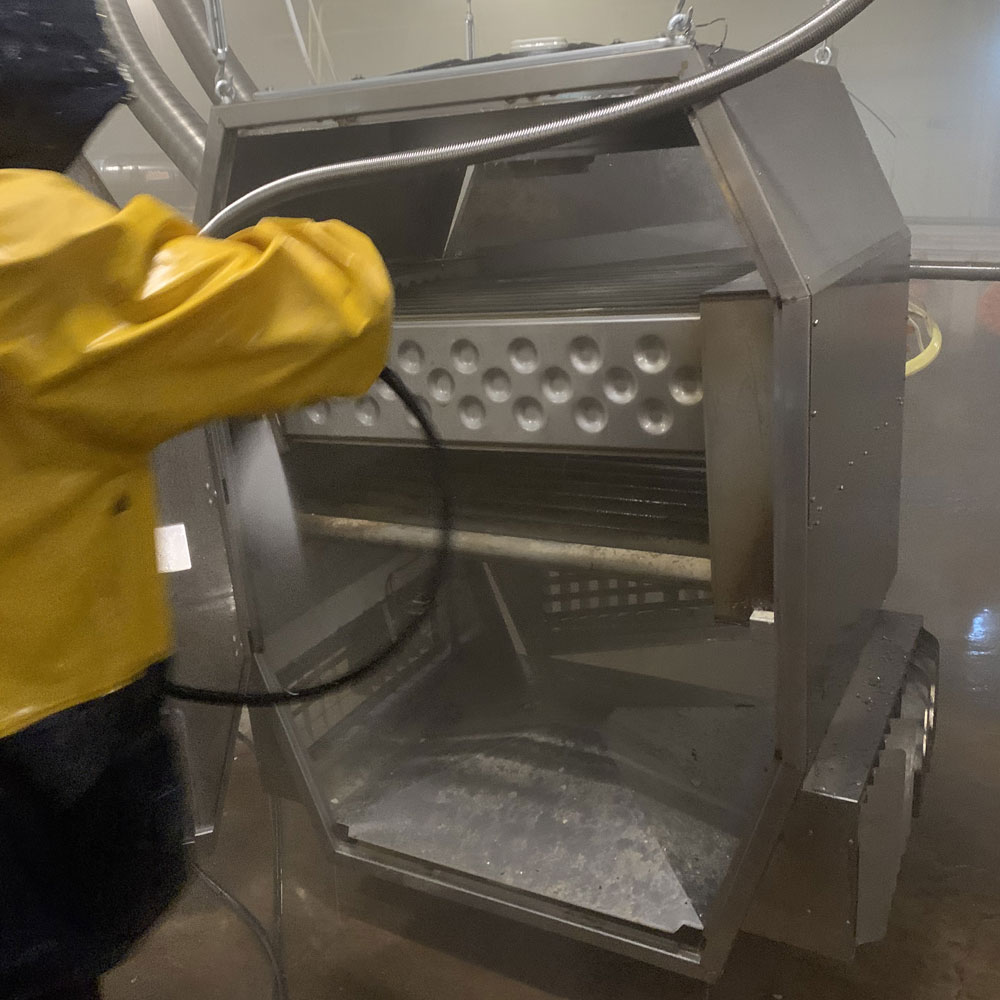

Легкая и быстрая мойка всего теплогенератора

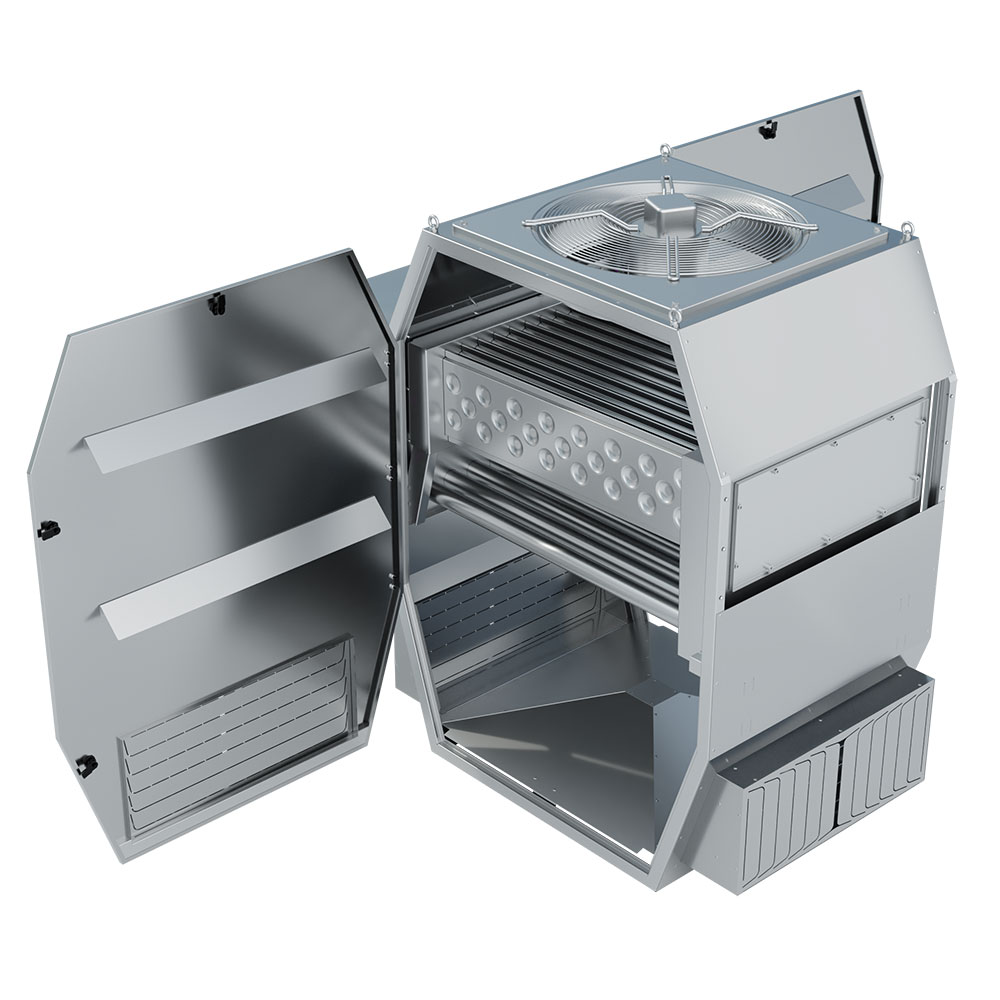

Двери для мойки полностью открывают доступ ко всех внутренних частям, где необходима чистка. Конструкция позволяет мыть при помощи водяных струй высокого давления.
Простое сервисное обслуживание
В конструкции предусмотрена система лючков для чистки, которая делает сервис легким и быстрым
Технические данные
Номинальная тепловая мощность: 95 кВт
Расход воздуха: 9 000 м³/ч
Давление газа в сети: 20-50 мбар
Номинальный расход газа: 10,8 м³/ч
Электросеть: 380/50 В/Гц
Потребляемая мощность двигателя: 1,32 кВт
Номинальный ток: 4,1 А
Дальность струи в каждую из четырех сторон: 15 м
Класс защиты автоматики и газового клапана: IP65
Класс защиты двигателя: IP54
Габариты (Д х Ш х В): 1 570 x 810 x 1 530 мм
Масса: 270 кг

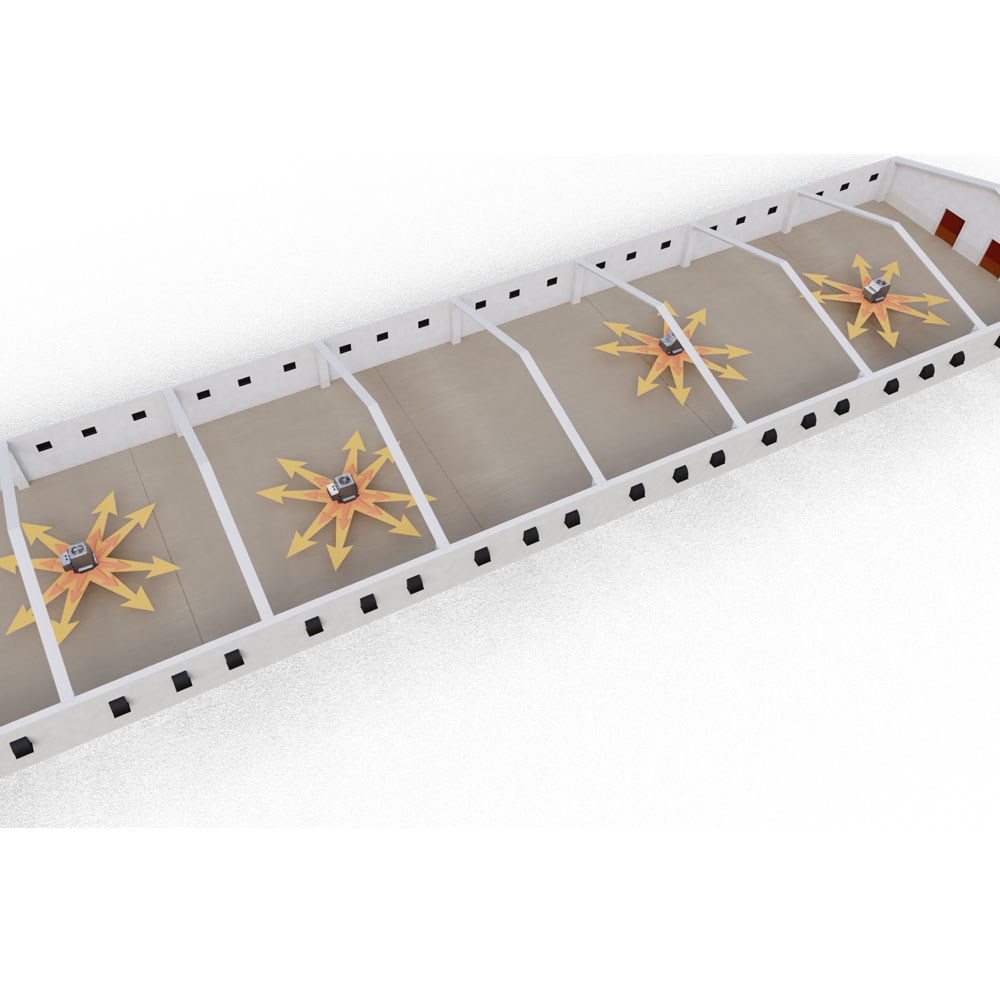

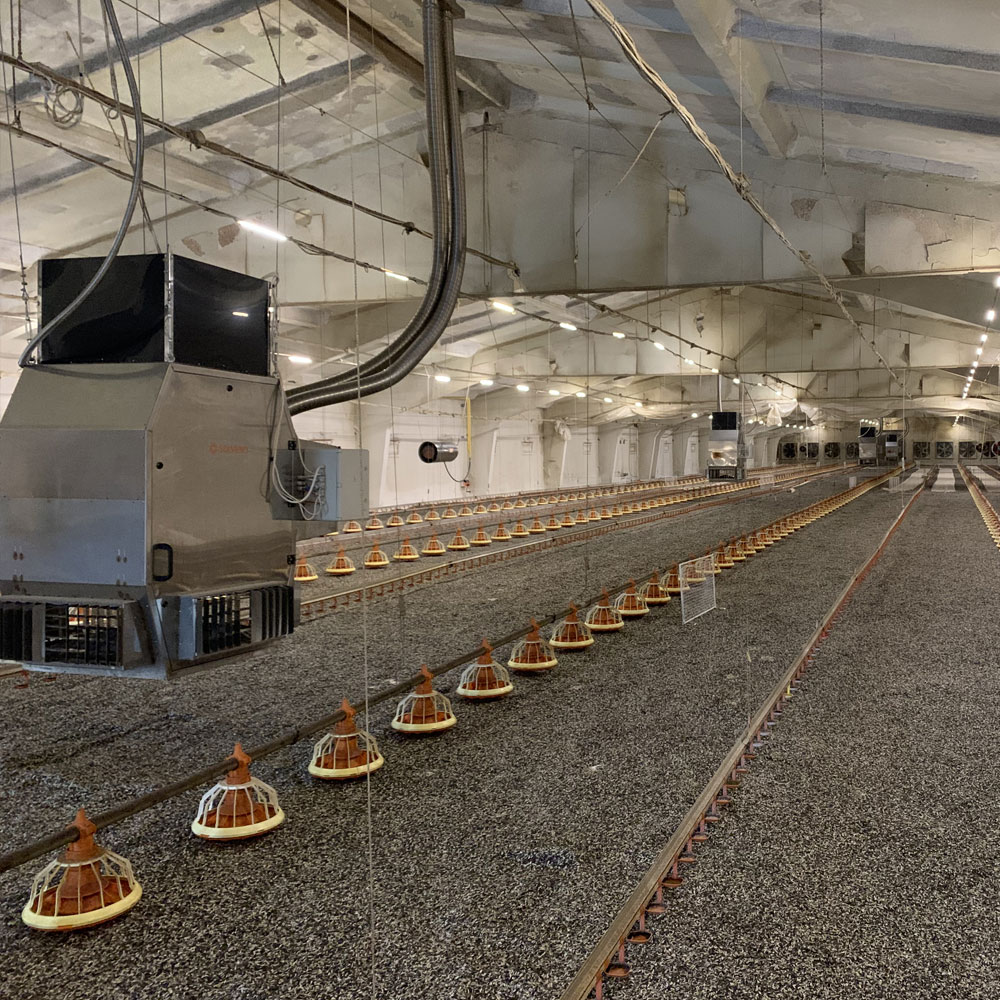

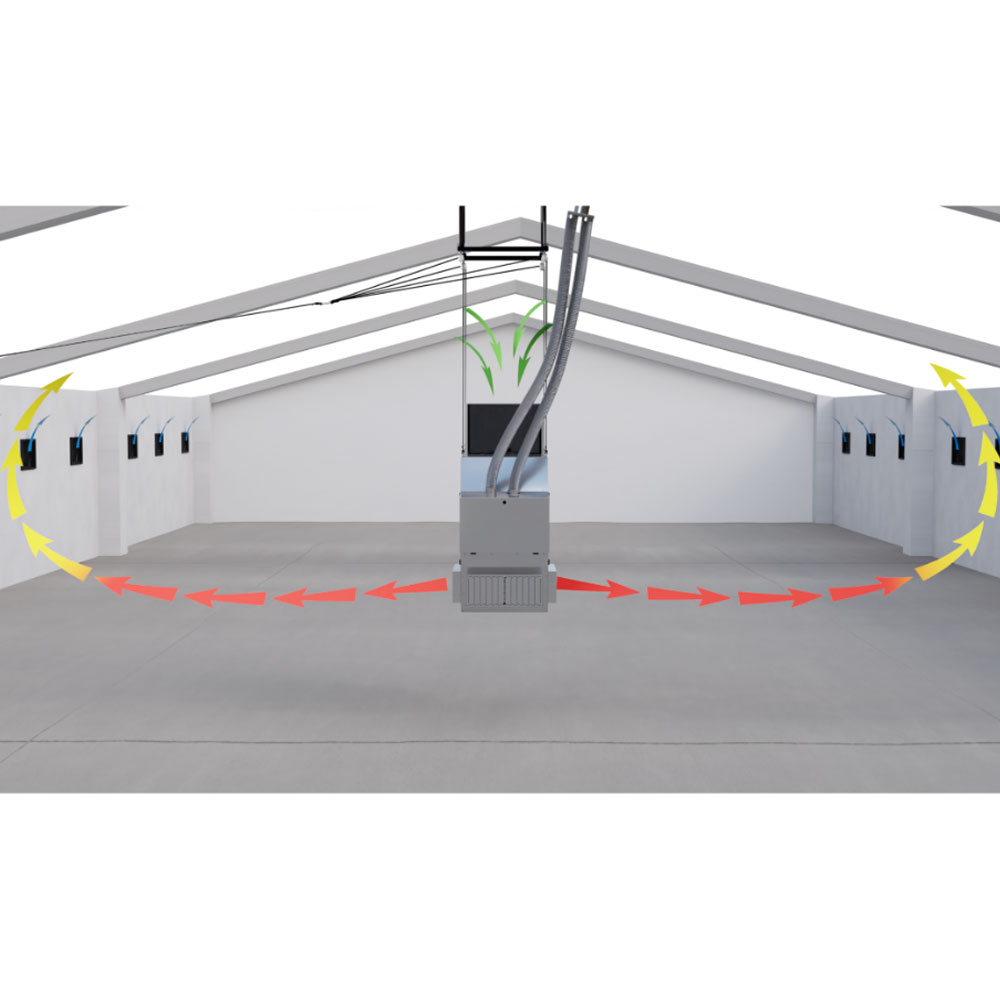

Воздухонагреватели монтируются вдоль оси птичника, на равном расстоянии друг от друга. Нагретый воздух должен равномерно распределяться над головами птицы и создавать равномерное температурное поле по всей площади.
Воздухонагреватель забирает воздух из верхней зоны птичника, догревает его до заданной температуры и распределяет на восемь сторон.

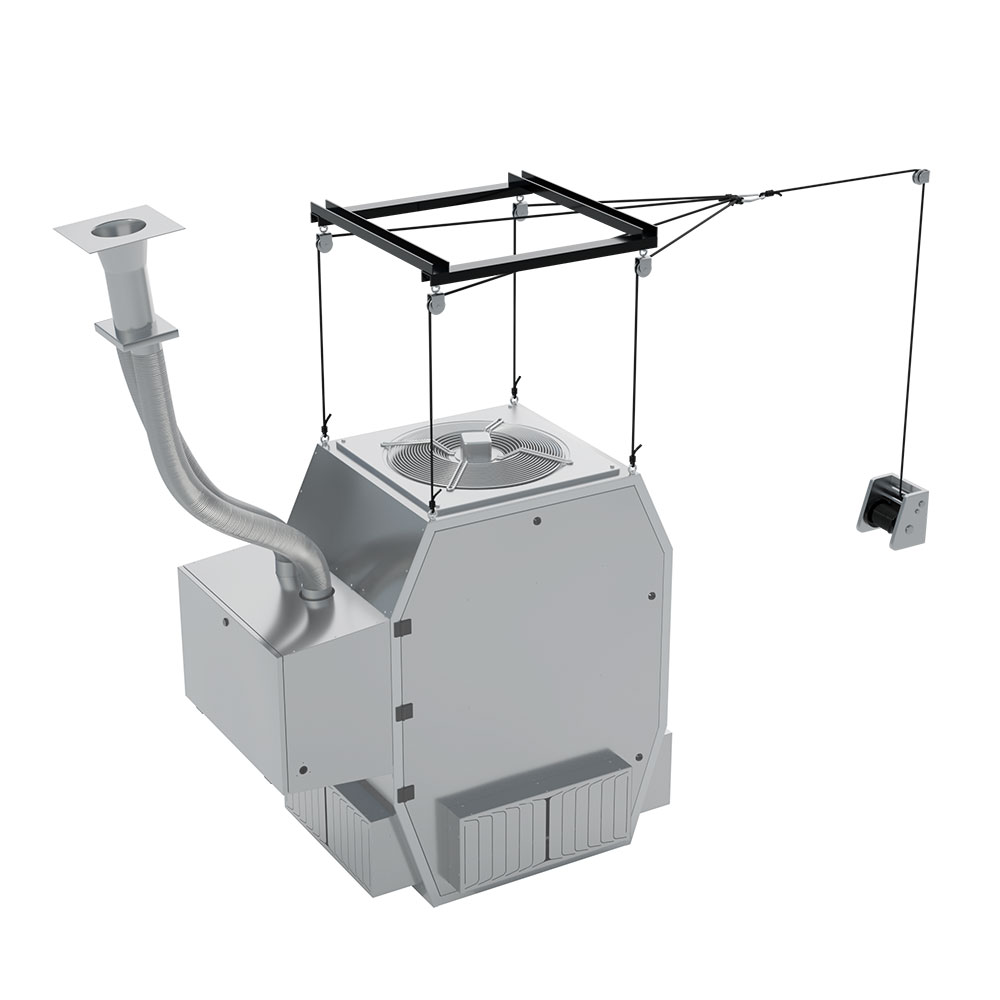

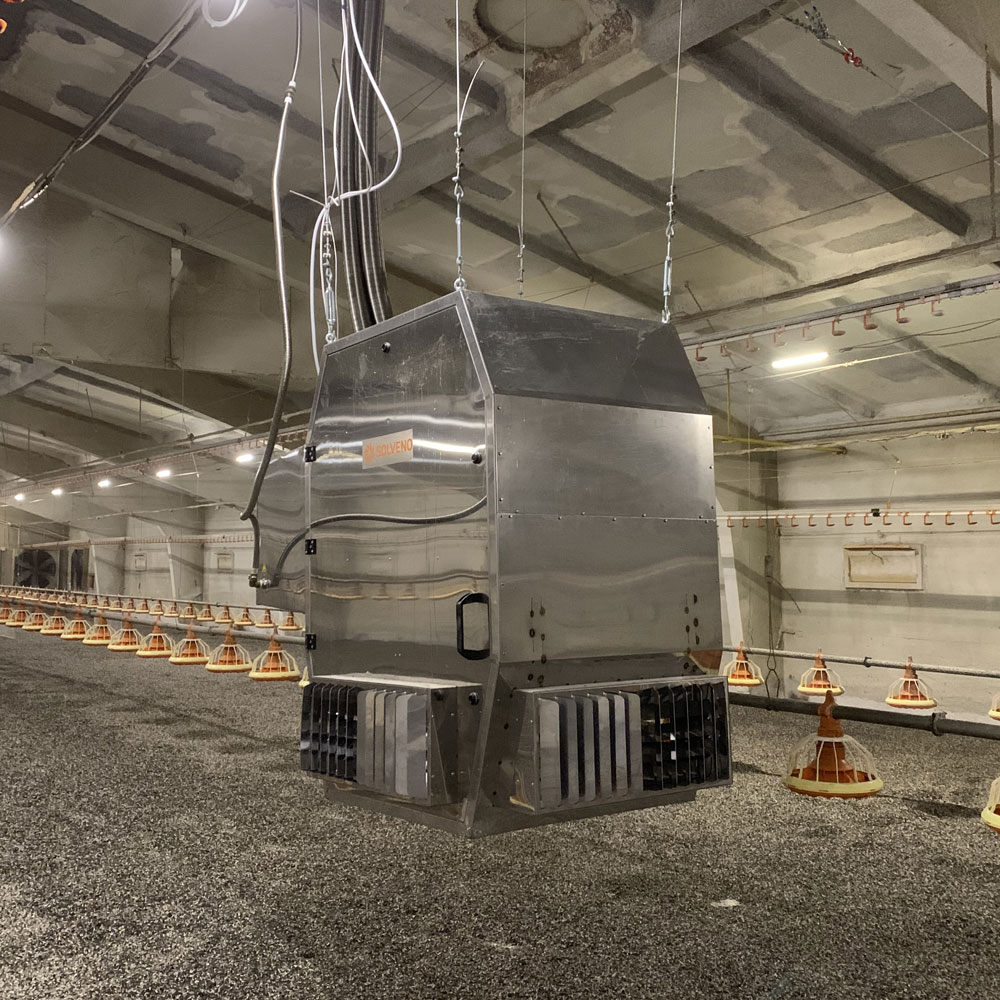

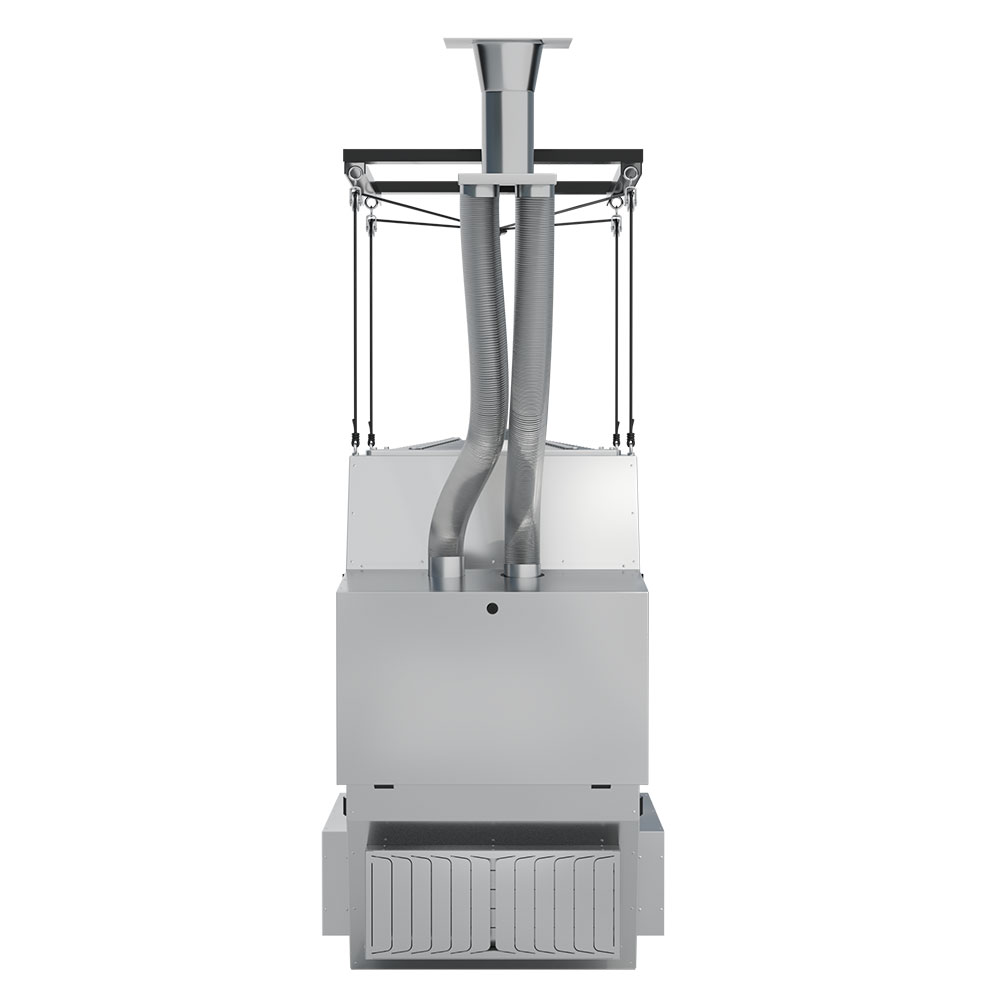

Воздухонагреватель подвешен к потолку при помощи системы со стальными тросами. Высота установки регулируется лебедкой по мере роста птицы, а также при санитарной обработке птичника после завершения технологического цикла. Система крепежей состоит из силовой рамы, ручной или электрической лебедки, тросов и поставляется как аксессуар. Высота установки нагревателя должна быть такой, чтобы воздух не попадал на птицу и в то же время дул ниже приточных клапанов, расположенных в стенах птичника. Высоту для забора воздуха над нагревателем возможно нарастить при помощи вентиляционного короба различной высоты. Во время мойки нагревателя короб снимается. После монтажа воздухонагревателя в птичнике необходимо провести наладку по распределению воздуха. Для этого рекомендуется использовать дымовые шашки и анемометр. Направление и скорость подачи воздуха регулируются при помощи четырех двухрядных жалюзийных решеток. Первый ряд регулирует количество воздуха, второй ряд – направление воздуха по восьми сторонам.
Аксессуары

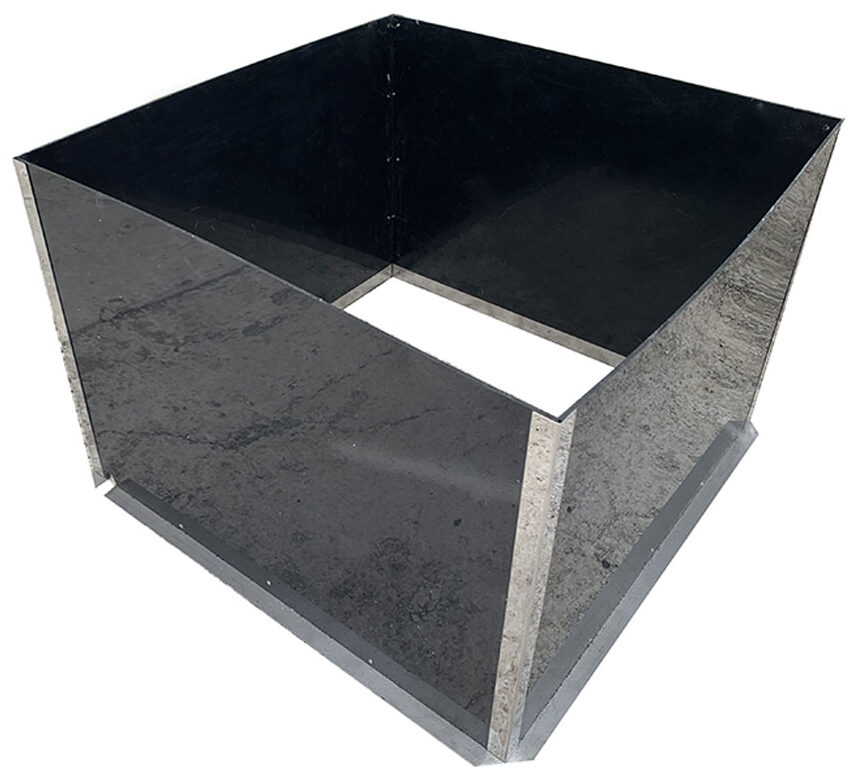

Вентиляционный короб
Устанавливается над теплогенератором, для уменьшения расстояния от забора воздуха до потолка.
