Description
Загальні конструктивні особливості
Повітряно-водяний теплообмінник:

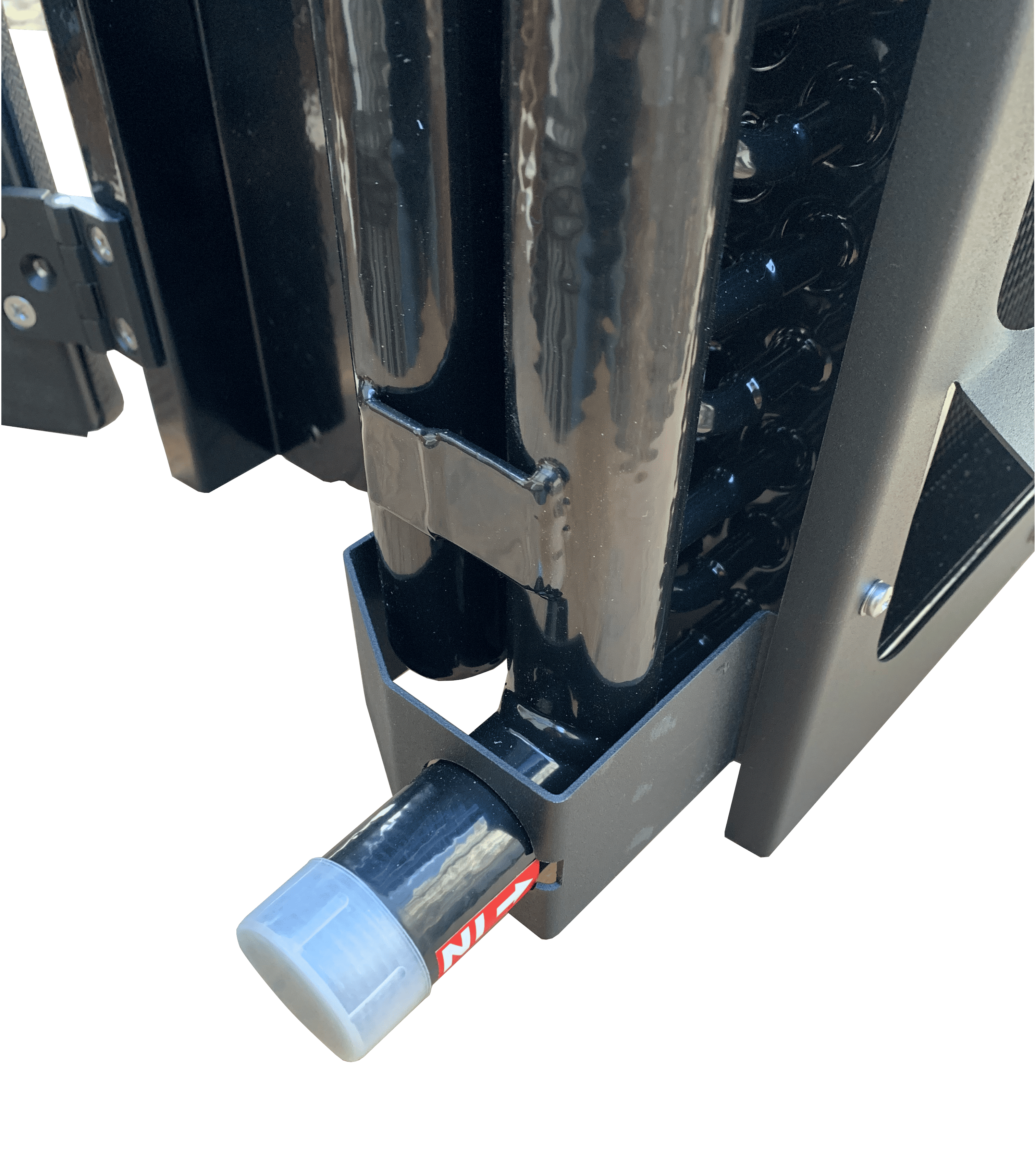

Складається з мідної батареї високої ефективності з алюмінієвими ребрами. Для захисту від агресивного середовища, теплообмінник оброблений подвійним антикорозійним шаром. Перший шар – епоксидне покриття, другий шар – порошкове покриття. На приєднувальних водних стиках є крани для спуску повітря з нагрівача (регулюється вручну).

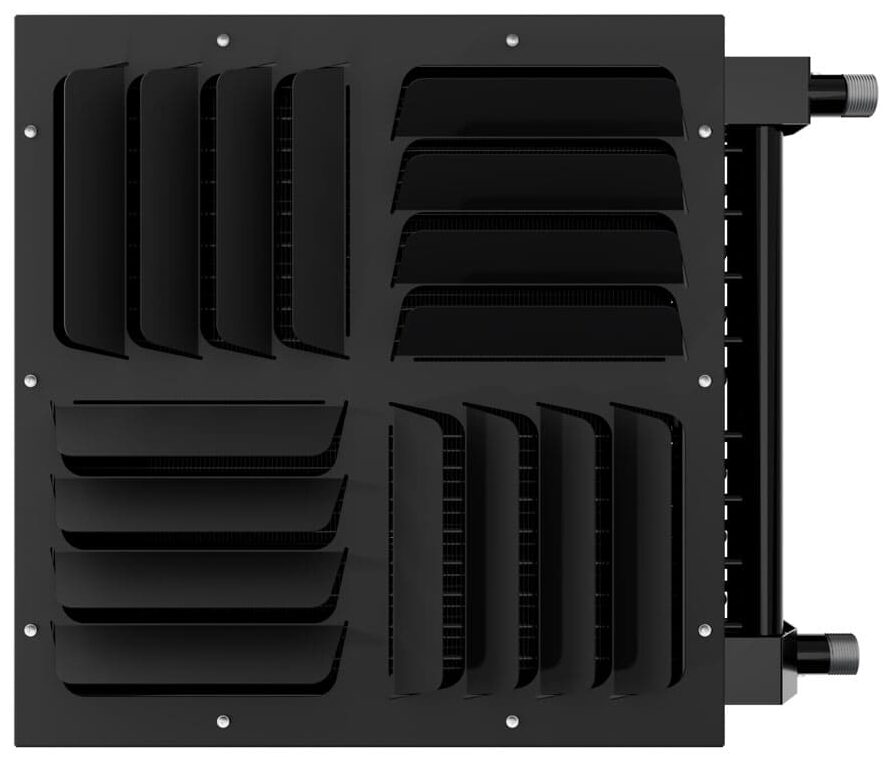

Напрямні жалюзі:
Забезпечують спрямований розподіл повітряного потоку. Напрямні жалюзі можуть бути виконані у двох варіантах – для встановлення тепловентиляторів у горизонтальному або вертикальному положенні. Виготовлені з листової сталі та покриті антикорозійним шаром.

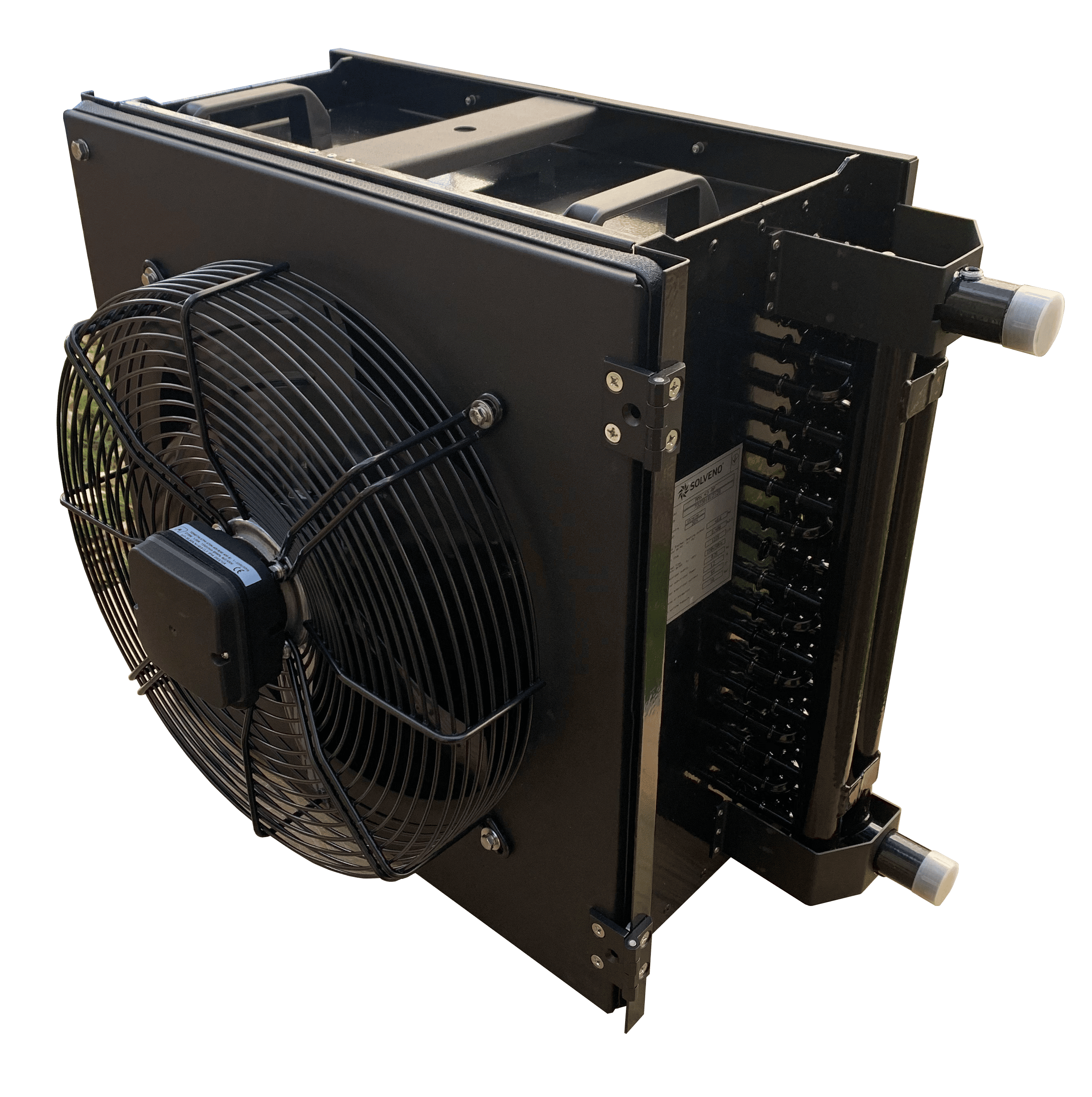

Осьовий вентилятор:
Обладнаний решіткою безпеки, високоефективний, з низьким рівнем шуму. Клас захисту IP54.
Переваги
Обладнання, що не забивається пилом
Відстань між ламелями теплообмінника – 4,0 мм
Швидкий прогрів приміщення
3-х рядний теплообмінник забезпечує тепловий стрибок, удвічі більший, ніж у звичайного тепловентилятора.
Стійкість до агресивного середовища всередині пташника
Подвійне антикорозійне покриття теплообмінника і корпусу
Простота миття та обслуговування

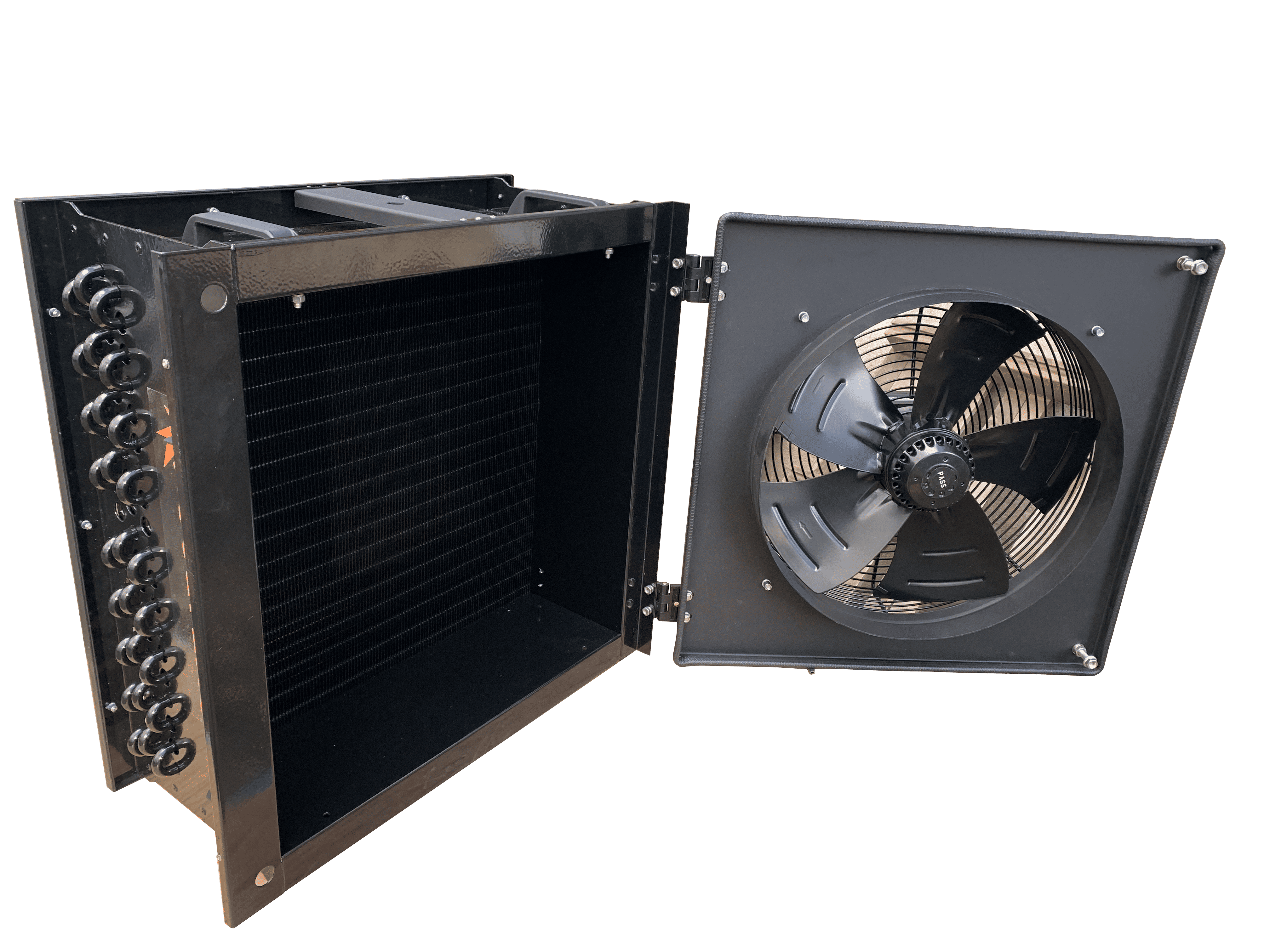

Передня панель відкручується від корпуса, відкриваючи доступ для мийки теплообмінника
Мийка апаратом високого тиску
Посилені ламелі теплообмінника з профілем, що не зминається
Технічні дані
Потужність нагріву (Q tповітря =0C°, t тн=90/70C°): 17,5 кВт
Витрата повітря: 1 700 м³/год
Витрата води (Q tповітря =20C°, t тн=80/60C°): 513 л/год
Кількість рядів теплообмінника: 3
Максимальний робочий тиск: 1 МПа
Діаметр підключення трубопроводів: 1″
Захист від агресивних середовищ: епоксидне покриття + захисний шар фарби
Параметри вентилятора:
Електрична напруга: 220 В / 50 Гц
Споживана потужність двигуна: 0,14 кВт
Сила струму двигуна: 0,65 А
Клас захисту двигуна: IP54
Тепловентилятор у зборі:
Габарити (Ш х В х Г): 600 x 485 x 390 мм
Маса без теплоносія: 24 кг
Теплові параметри
| Температура | RMX 13 AP | ||
| T приміщення (C°) | T води (C°) | Теплова потужність Q (кВт) | Тепловий стрибок ΔT (C°) |
| 25 | 90/70 | 11,4 | 20,0 |
| 80/60 | 9,0 | 16,0 | |
| 75/55 | 7,2 | 14,0 | |
| 20 | 90/70 | 12,6 | 21,0 |
| 80/60 | 10,2 | 17,0 | |
| 75/55 | 8,5 | 14,0 | |
| 0 | 90/70 | 17,5 | 30,0 |
| 80/60 | 14,5 | 25,0 | |
| 75/55 | 12,0 | 22,0 | |
Аксесуари

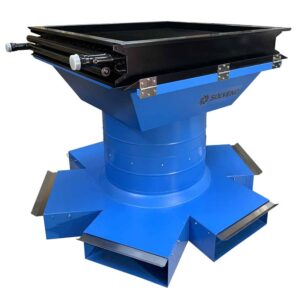

Ротаційний дифузор для RMX-AP
Застосовується при стельовому монтажі тепловентиляторів серії RMX-AP
Поворотний кронштейн
